Tutoriel : montage pointe Top Hat à visser

Voir le sujet précédent Voir le sujet suivant Aller en bas

Tutoriel : montage pointe Top Hat à visser

Message par Phil 38 le Sam 13 Avr - 8:52

Bonjour à toutes et à tous.

Voici un petit tuto sur le montage des pointes TopHat à visser.

L'outillage, le "tourne à gauche" et le préfilleur en 11/32. (Investissement 19.90€ pour le "tourne à gauche" + 2.20€ pour le préfileur) + les pointes bien sur.... geek
Sur la photo, en plus, il y a les outils qui servent à remettre le fût au bon diamètre s'il est trop fort (préparateur de fût), mais dans mon cas tout est ok, le fût est au bon diamètre + les préfileurs 5/16, 11/32 et 23/64.



J'ai testé avec mon outil et ça ne coince absolument pas donc je n'en ai pas besoin.
Je ne pense pas que cet achat soit vraiment nécessaire car si j'ai un fût un peu fort, je peux chauffer la pointe afin que l'acier se dilate, et bien sur avant de choisir de quel côté je vais mettre ma pointe sur le fût, je teste avec une pointe si un côté du fût est au bon diamètre.

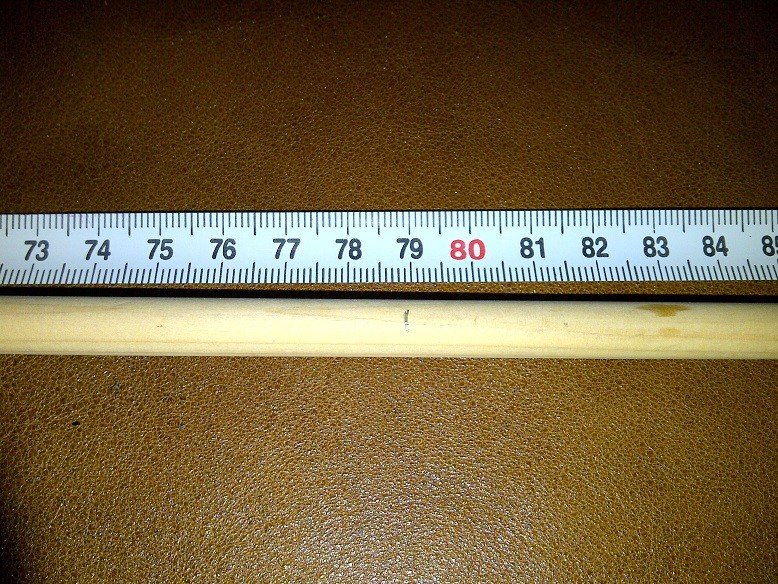

Pour ce tuto, j'utilise un fût en 11/32 que je vais couper perpendiculairement au fût, je détermine l'endroit où je vais couper.

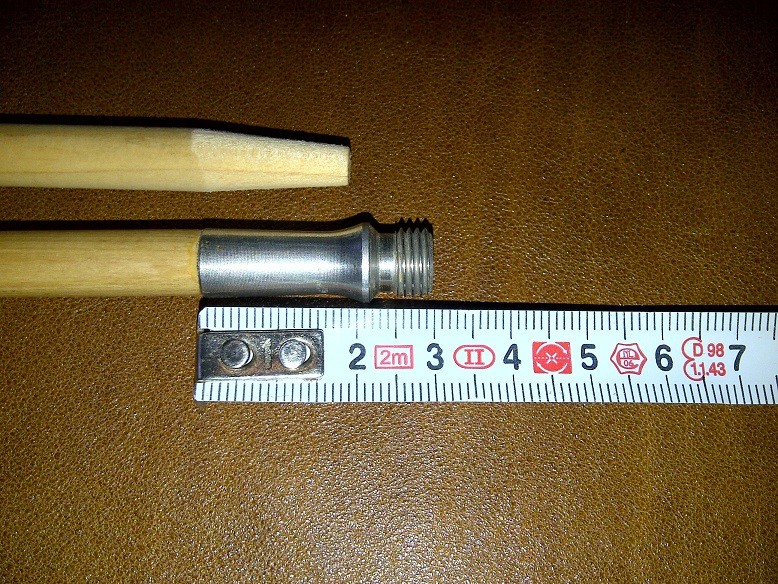

Longueur totale désirée de la flèche - 21 mm.
Je m'explique, ma pointe mesure 40 mm et la longueur du préfilage est de 19 mm donc 40-19=21. Si je veux une flèche qui fera (pointe comprise) 31.9" soit 810 mm, je dois couper le fût à (810 - 21 = 789) 789 mm soit 31.1". Ca commence à chauffer ? scratch

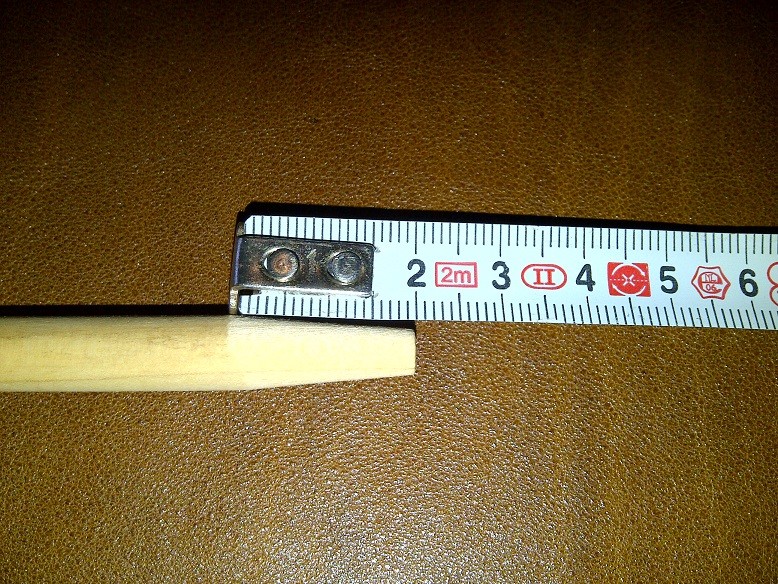

Ensuite, je vais marquer avec un crayon de papier un petit repère à 19 mm, ce repère me servira de contrôle pour la profondeur de préfilage et pour la bonne mise en place de la pointe et évitera aux brutes de foirer le filetage.



Ensuite je mets en place mon préfileur sur mon tourne à gauche (bien le visser à la base pour ne pas le déformer) et je visse jusqu'à mon trait de repère (celui à 19 mm), dès que vous sentez que ça force et que vous êtes au trait, surtout ne pas insister sinon vous allez foirer le filetage et c'est cuit....

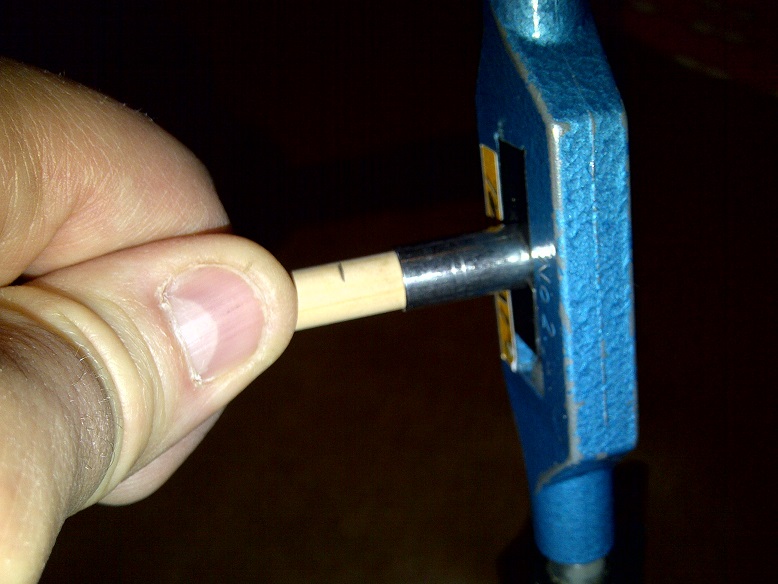

Bien tenir votre fût le plus près possible du trait de repère.




Ensuite je dévisse et j'ai mon filetage de fait.



Il me reste juste à positionner ma pointe sur mon tourne à gauche (pas trop bas pour ne pas écraser la base de la pointe) et à visser sur le fût. (faire un ou deux essai de rapprochement pour bien faire prendre sur le filetage et non pas en faire un nouveau mais cette fois avec le filetage interne de la pointe) Là cette fois ça fume grave !... scratch geek



Et je visse jusqu'au trait de repère, pas plus ni moins.



Vous ouvrez votre tourne à gauche et c'est terminé. cheers

C'est pas la peine de coller, car si le travail est bien effectué, ça tient vraiment très très bien, je n'ai jamais laissé une pointe en cible.



Maintenant, si vous avez une pointe à démonter et quelle coince un peu, vous ne forcez pas, vous allumez la gazinière et vous chauffez la pointe (pas trop longtemps sinon vous risquez de bruler le fût a l'intérieur de la pointe), l'acier va se dilater et vous pourrez dévisser sans problème. (Bien sur pour ceux qui vont utiliser les pointes en acier !....)



Bien sur, vous vous servez du tourne à gauche pour ne pas vous bruler !... geek



On peu constater que le filetage est nickel après démontage.



Vous pouvez aussi chauffer votre pointe au montage quand ca coince un peu au vissage. (Bien sur toujours pour ceux qui auront des pointes en acier).


Pour ceux aiment s'amuser avec les jeux d'arcs et qui aiment les pointes sifflantes.

Il faut d'abord délimiter où on va couper le fût. et ensuite tailler le cône avec le taille fût.
Longueur totale de la flèche - 36 mm.
Une pointe sifflante mesure 55 mm, le cône fait 19 mm, il reste 36 mm.






Donc, vous coupez le fût, vous taillez le cône, un peu de colle bicomposant et vous collez la pointe sifflante.
Cette pointe se dévisse ce qui permet un nettoyage plus aisé.
Bon jeu....

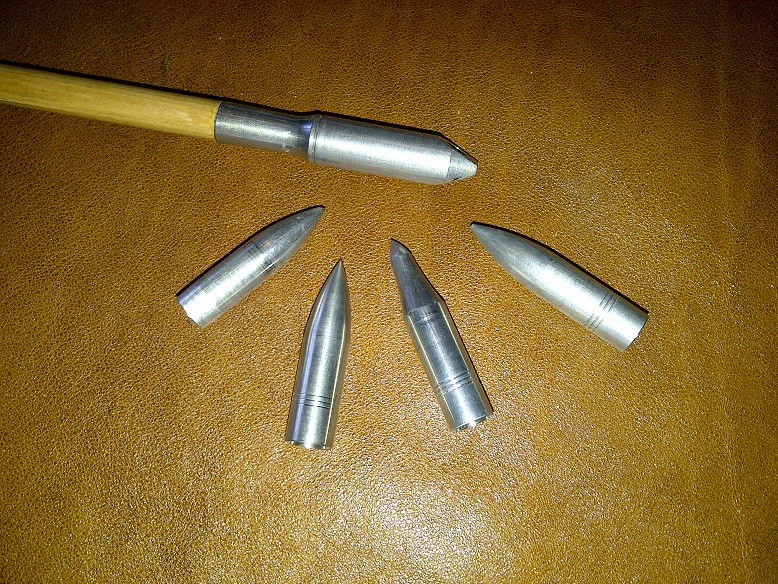

Une photo des différentes pointes, 5/16 de forme bullet, 11/32 forme bullet et forme 3D, 23/64 forme bullet et pointe sifflante.




Du coup, j'ai fais pour ce tuto une flèche pour une personne de petite taille..... Laughing



Voilà, j'espère que je n'ai rien oublié et que ce tuto vous servira.

Amicalement.

Phil


Dernière édition par Phil 38 le Mar 7 Mai - 17:41, édité 2 fois
